ProfilTrack est un système de mesure sans contact du profil transversal du rail de tramway. Il permet de suivre l’évolution de l’usure sur les points critiques du réseau, de valider le bon profil d’un rail meulé ou rechargé.

Equipé d’un laser et d’une caméra, ce système acquière et enregistre le plan de roulement, la gorge, et la bavette d’un rail de tramway, le plan et le flan de roulement d’un rail Vignole enfoui.

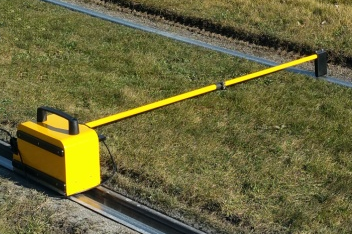

L’appareil est léger et peu encombrant. Sa mise en place sur le rail est aisée de par la présence de galets qui lui permettent de se placer précisément.

En standard, la tête ProfilTrack est pilotée par un PC durci, via une liaison USB. Son logiciel de traitement ergonomique permet une prise de mesure rapide, la comparaison de profils, le relevé d’usures sur les zones caractéristiques : table de roulement, flan et bavette.

Ses spécifications techniques

• Voie concernée : tram (rail à gorge ou Vignole enfoui)

• Résolution : de l’ordre de 20 µm

• Précision : +/- 0.2 mm

• Vitesse de la prise de mesure : 1 s

• Poids de la tête de mesure : 2.6 Kg

• Livré avec le logiciel ProfilPC de visualisation des relevés et d’analyse

• Livré avec un PC durci, ou adaptable à d’autres matériels Windows selon compatibilité

• Autonomie du PC durci : 10-12 h

• Tête de mesure ultralégère

• Mesure quasi-instantanée

• Grande autonomie

• Robustesse et maniabilité travaillées

• Logiciel d’exploitation puissant

• Résultats visuels synthétiques

Son analyse

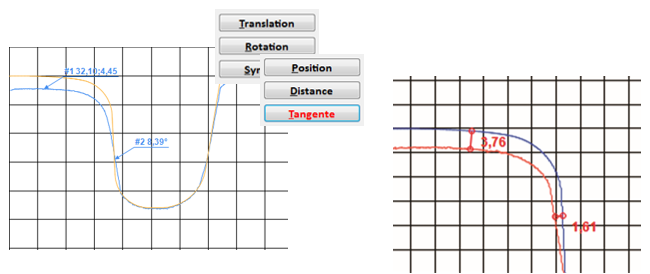

Le logiciel ProfilPC permet une relecture et une exploitation aisées des relevés : usures par rapport à un rail modèle, tangente, distance entre deux points, exportation directe des résultats sous forme graphique, pour génération rapide de rapport, exportation des valeurs d’usure au format CSV…

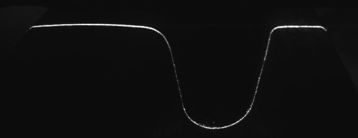

Image enregistrée

Profils travaillés

• Accessibilité totale des données dans un format ouvert, compatible avec tout tableur.
